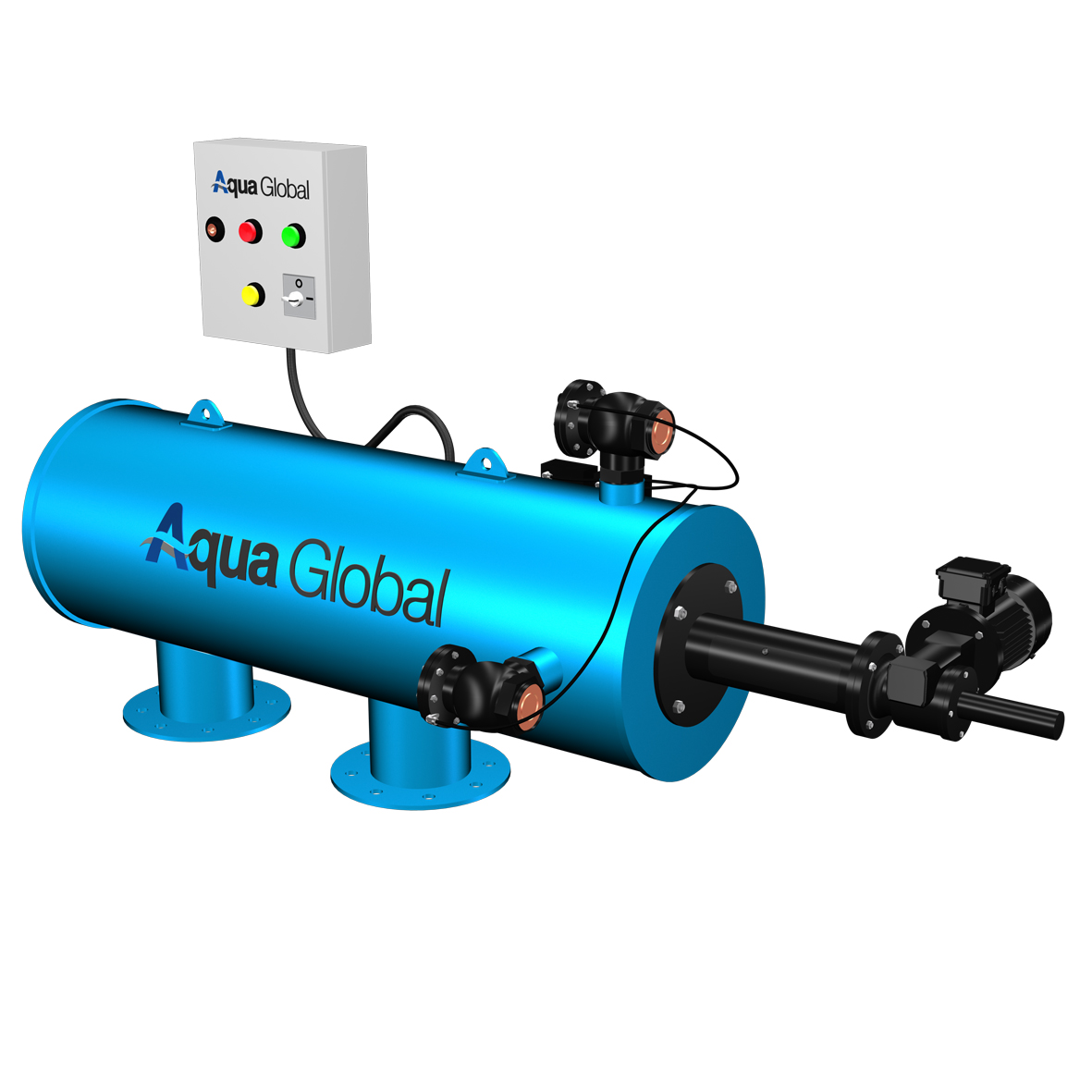

Automatické sítové filtry s elektrickým proplachem AF900
Při zanesení vnitřní plochy jemného síta se otevře proplachovací ventil a značně snížený tlak v proplachovací komoře a sběrači nečistot zahájí proces sání nečistot sacími tryskami. Elektromotor současně roztáčí sběrač nečistot okolo své osy a posouvá ho ve směru osy. Kombinace horizontálního pohybu a rotace zaručí účinné vyčištění celého síta. V průběhu celého proplachu není přerušena dodávka vody.
- PITNÁ VODA
- TECHNOLOGICKÁ VODA
- ZAVLAŽOVÁNÍ
- TERCIÁLNÍ DOČIŠTĚNÍ
STANDARDNÍ SPECIFIKACE:
- Pohon filtru: elektrický motor 400V, 3fáze, 0.37kW, řídicí jednotka ELI01
- Jemnost filtrace: 10 - 3000µm
- Minimální provozní tlak při proplachu: 1bar
- Tlaková ztráta při proplachu: 0.5baru
- Maximální provozní tlak: 10barů
- Tlaková ztráta čistého síta: 0.1baru
- Spotřeba vody za proplachovací cyklus / doba proplachu: 42l / 15s
- Materiál filtračního síta: nerez 1.4404 [AISI316L] na PVC osnově
- Materiál těla filtru: ocel 1.0038 [ST37.2]
- Předúprava povrchu: tryskáním do stupně Sa 2½
- Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle 150 - 200µm, RAL 5012
- Maximální teplota média: 65°C
SPECIÁLNÍ VYBAVENÍ [NA PŘÁNÍ]:
- Konstrukční materiál filtru: SST304L, 316L, 316Ti, ...
- Filtr pro teplotu média: 95°C
- Filtr pro vysoký tlak: 16, 25, 40barů
- Konstrukce do chladných klimatických podmínek [mrazu]
- Ovládací napětí: 110V, 230V, 1fáze
- Vzduchem ovládaný filtr
- Filtr s vertikálním uspořádáním vstup/výstup na ose 90°nebo 180°
- Vícevrstvé nerezové síto

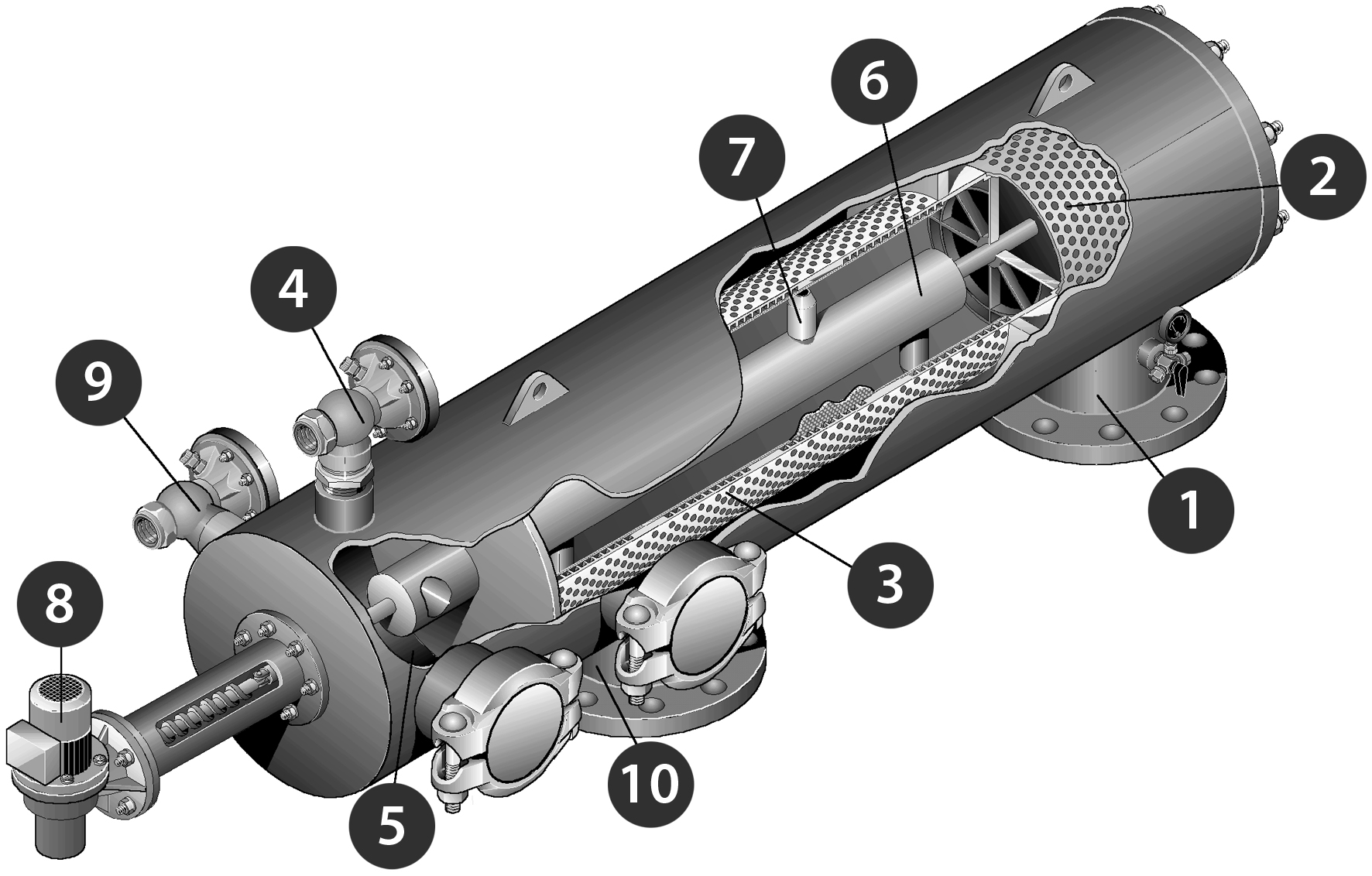

POPIS FILTRU:
- Vtok znečištěné vody do filtru
- Hrubé síto
- Jemné síto
- Hydraulický proplachovací ventil
- Proplachovací komora
- Sběrač nečistot
- Sací trysky
- Elektrický motor
- Nouzový proplachovací ventil
- Výtok čisté vody z filtru

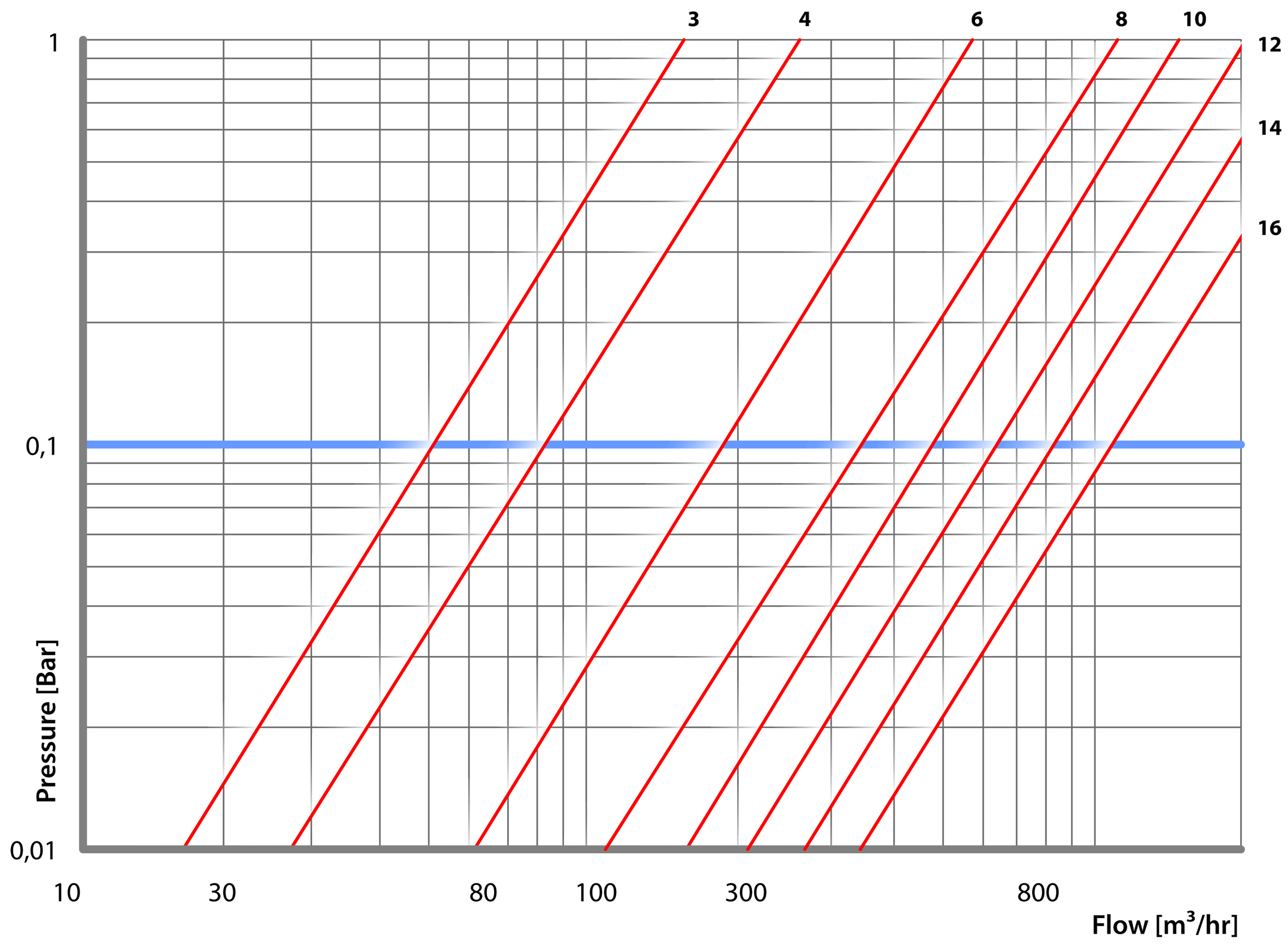

TLAKOVÉ ZTRÁTY PŘI JEMNOSTI FILTRACE 120µm

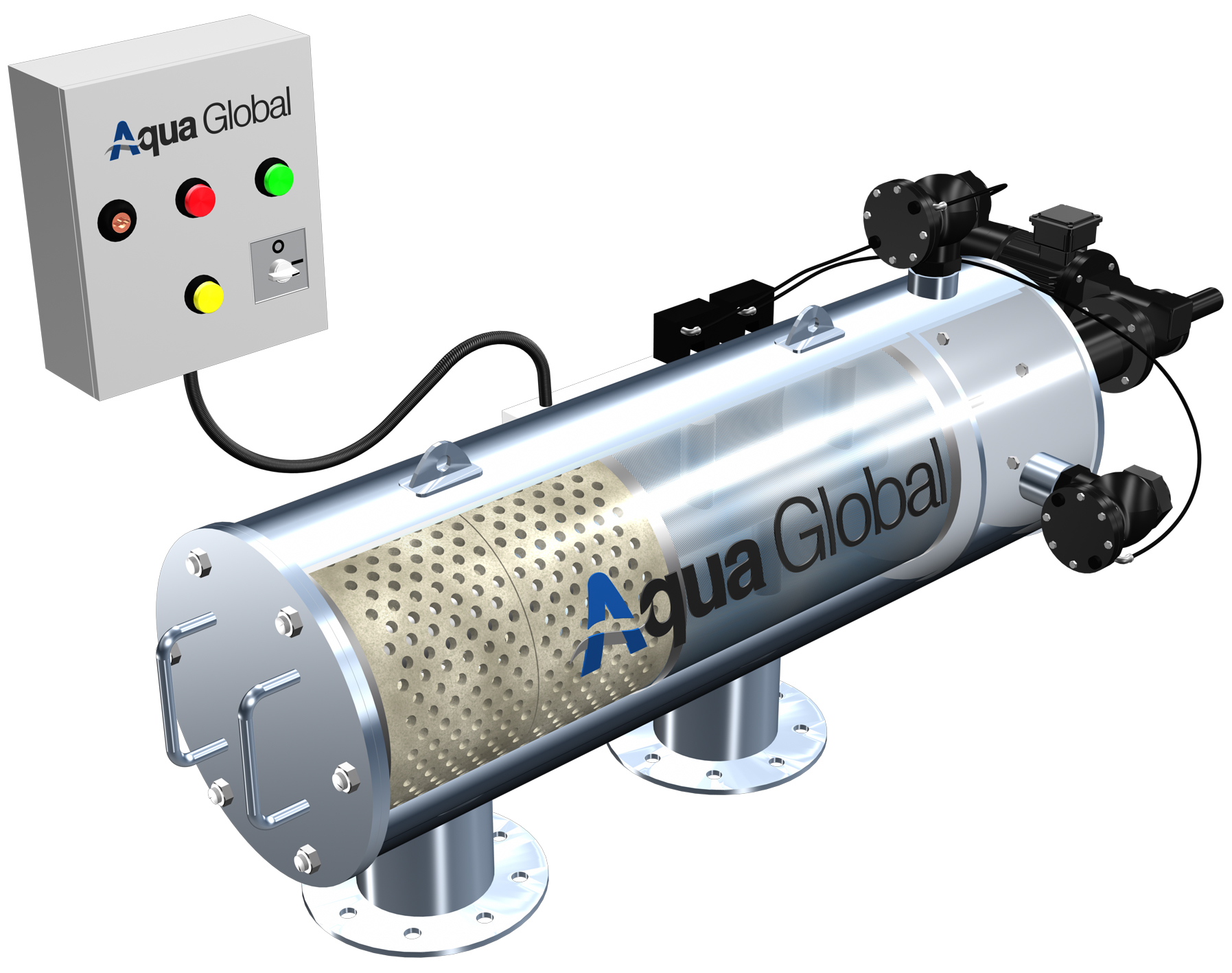

FILTR SÉRIE AF900 - PROVEDENÍ NEREZ SST316L
