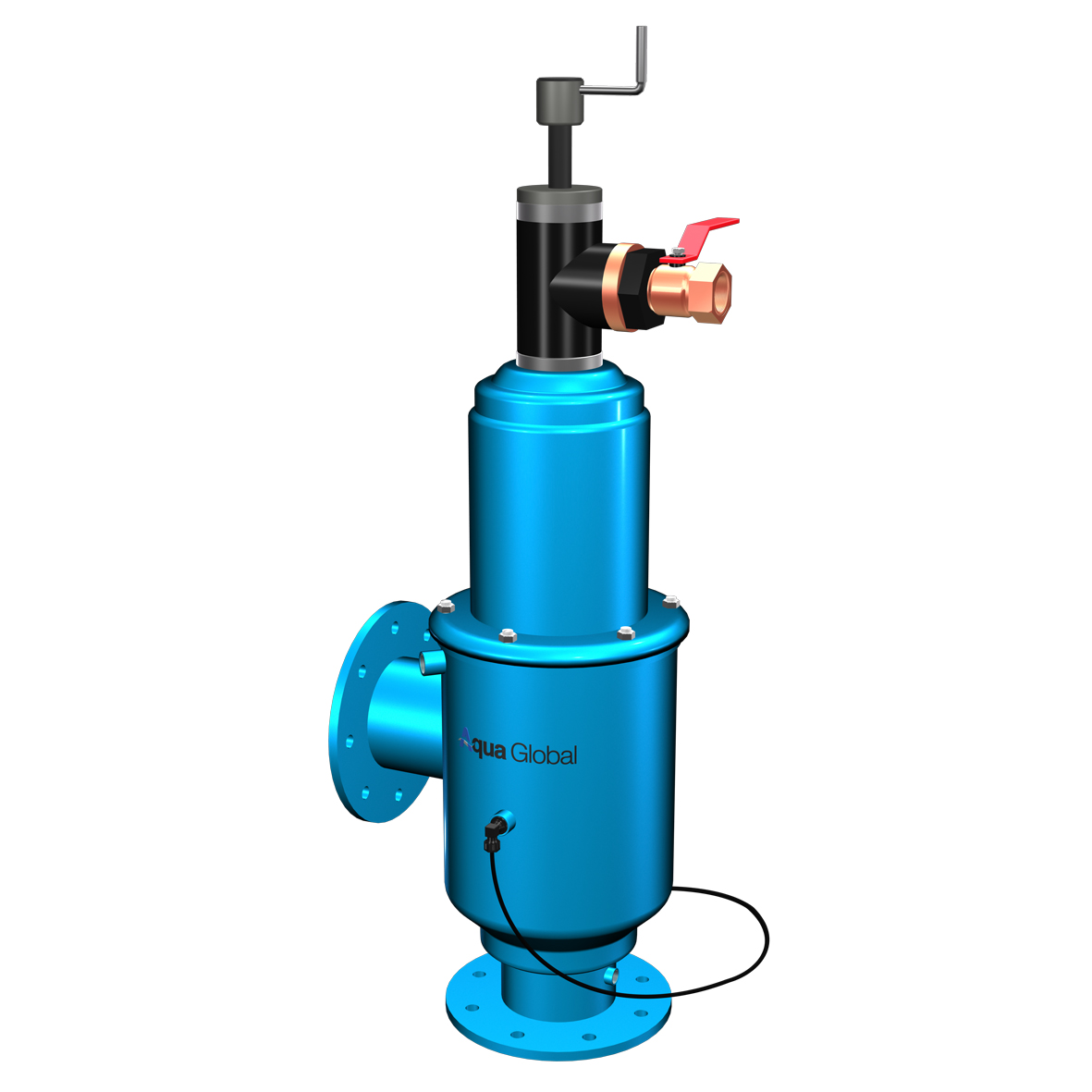

Poloautomatické sítové filtry s manuálním proplachem SA500C
Při zanesení vnitřní plochy jemného síta lze filtr vyčistit manuálně, pod tlakem a bez nutnosti demontáže síta z filtru. Obsluha ručně otevře proplachovací ventil a vyčistí síto otáčením rukojeti na víku filtru směrem nahoru a dolů. Otáčení ručkou současně roztočí sběrač nečistot se sacími tryskami okolo své osy a posune ho ve směru osy nahoru a dolů. Kombinace vertikálního pohybu a rotace zaručí, že sací trysky účinně vyčistí celé síto. Proplachovací proces trvá několik sekund. V průběhu celého proplachu není přerušena dodávka vody.
- PITNÁ VODA
- TECHNOLOGICKÁ VODA
- ZAVLAŽOVÁNÍ
- TERCIÁLNÍ DOČIŠTĚNÍ
STANDARDNÍ SPECIFIKACE:
- Pohon filtru: ruční
- Vtok / výtok na ose 90°
- Připojení: závitové, příruby nebo VIC
- Jemnost filtrace: 120 - 3000µm
- Minimální provozní tlak při proplachu: 1bar
- Tlaková ztráta při proplachu: 0.5baru
- Maximální provozní tlak: 10barů

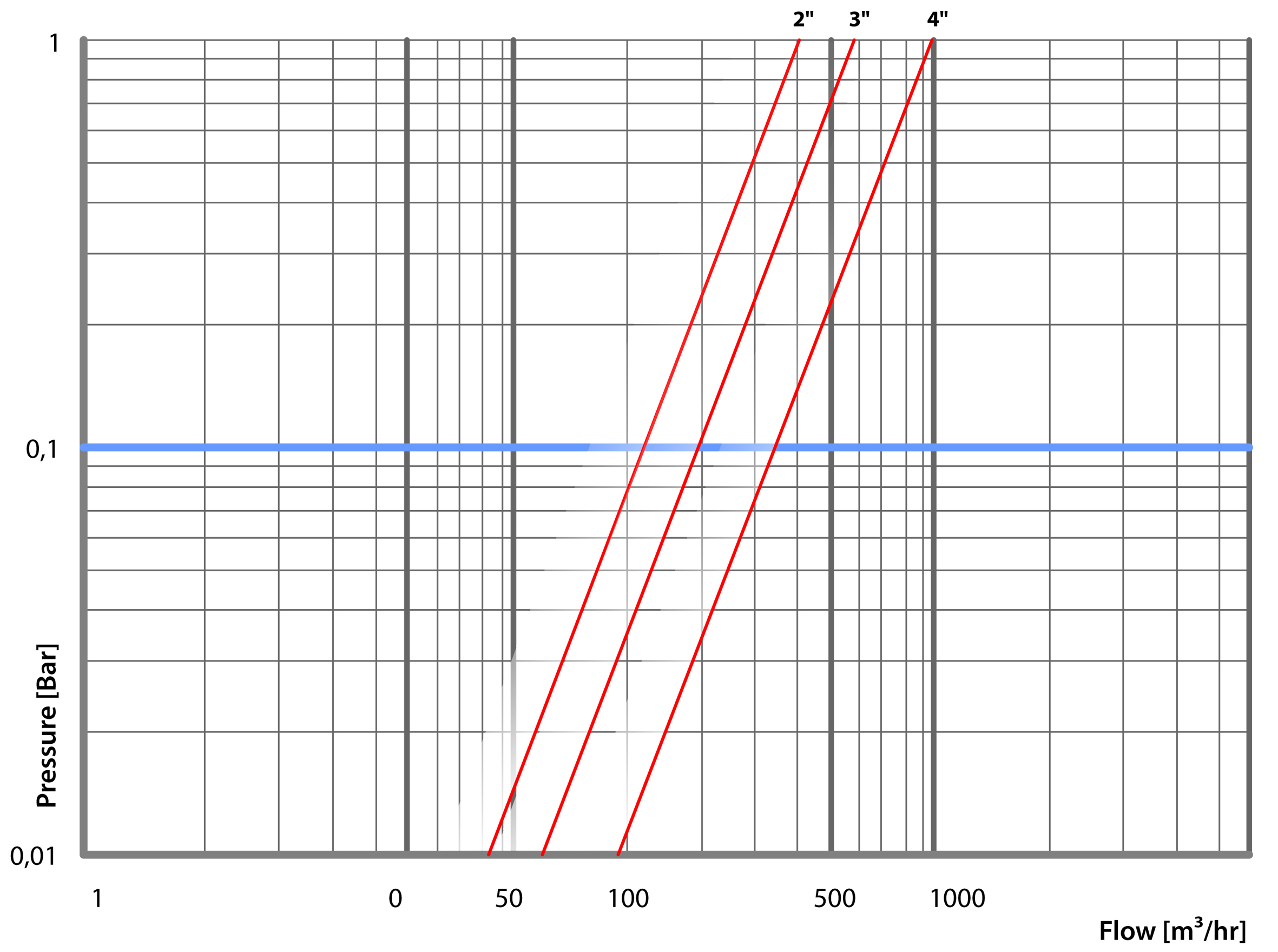

- Tlaková ztráta čistého síta: 0.1baru
- Materiál filtračního síta: nerez 1.4404 [AISI316L] na PVC osnově
- Materiál těla filtru: ocel 1.0038 [ST37.2]
- Předúprava povrchu: tryskáním do stupně Sa 2½
- Povrchová úprava filtru: elektrostaticky vypalovaná polyester-epoxidová prášková barva o síle 150 - 200µm, RAL 5012
- Maximální teplota média: 65°C
- Filtr je dodáván s mechanickým snímačem tlakového rozdílu, který indikuje tlakový rozdíl 0.5baru
SPECIÁLNÍ VYBAVENÍ [NA PŘÁNÍ]:
- Konstrukční materiál filtru: SST304L, 316L, 316Ti, ...
- Filtr pro teplotu média: 95°C
- Filtr pro vysoký tlak: 16, 25, 40barů
- Konstrukce do chladných klimatických podmínek [mrazu]
- Vícevrstvé nerezové síto

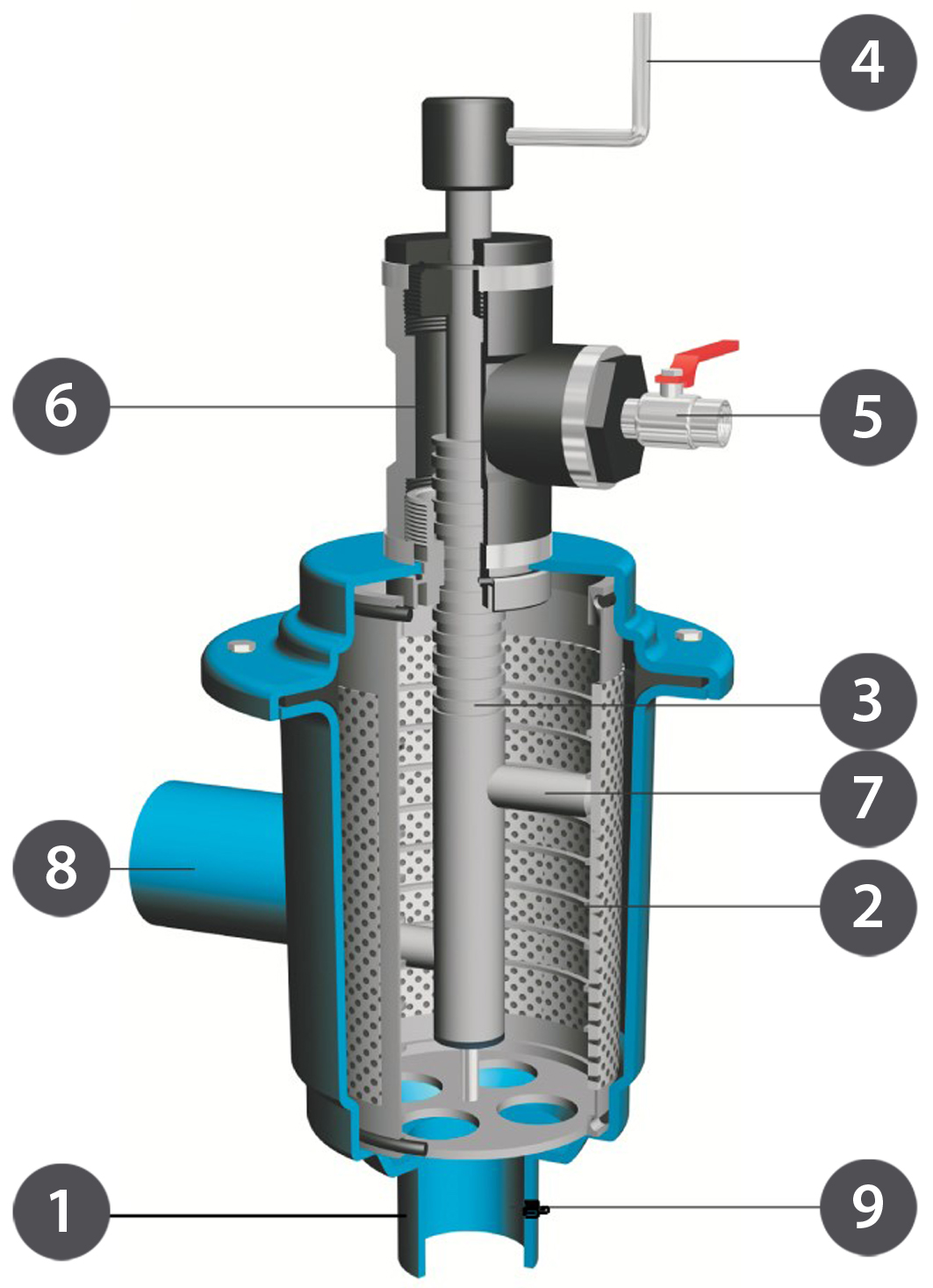

POPIS FILTRU:
- Vtok znečištěné vody do filtru
- Síto
- Sběrač nečistot
- Ručka
- Proplachovací ventil
- Proplachovací komora
- Sací trysky
- Výtok čisté vody z filtru
- Snímač tlakového rozdílu
